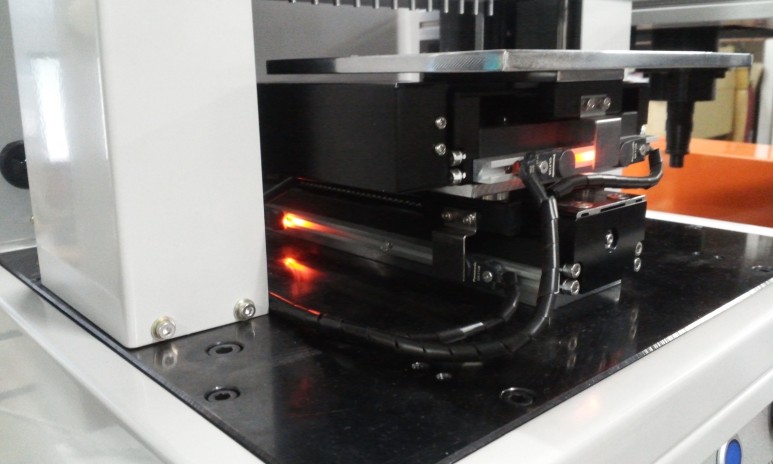

돔 스위치 테스터 [DOME Switch Tester (DST-2020)]

시트에 일정한 간격으로 부착된 스위치를 일정한 힘으로 눌렀을 때

시편의 클릭률을 측정하기 위한 장치입니다.

제작된 프로그램은 가로36개, 세로 28개(주문사양) 일정하게 나열된

돔 스위치의 눌리는 힘과 불량여부를 손쉽게 측정할 수 있습니다.



DST-2020

시트에 일정한 간격으로 부착된 스위치를 일정한 힘으로 눌렀을 때 시편의 클릭률을 측정하기 위한 장치입니다.

제작된 프로그램은 가로36개, 세로 28개(주문사양) 일정하게 나열된 돔 스위치의 눌리는 힘과 불량여부를 손쉽게 측정할 수 있습니다.



기능 (Function)

1. 일정한 간격으로 시트에 붙어 있는 스위치를 일정한 힘, 일정한 속도로 눌러 체크합니다. 2. 측정 시 프로그램에서 각 스위치의 데이터 및 판정 여부를 확인할 수 있습니다.    확인이 필요한 버튼은 마우스로 선택하여 눌리는 힘과 클릭률을 확인합니다. 3. 측정 완료 후 판정에 따른 데이터를 각각 표시하고 이에 따른 총 합계를 나타냅니다. 4. 시트 전체가 아닌 원하는 구간을 선택하여 측정이 가능합니다.

설비 사양 (Specifications)

1. Power: AC 220V, 10A, 50/60Hz 2. Driving system: Servo motor and servo drive 3. Sensor measuring range: 0~10(N) (1kg) 4. Sensor quantity: 12EA 5. Controlled by: Windows OS Software 6. Dimensions: 413(W) × 501(D) × 560(H) mm 7. Weight: Approx. 35kg
